В этой краткой, обзорной статье я постараюсь раскрыть тему базовых антенн применяемых на си-би диапазоне. В научные дебри, формулы, умствования попытаюсь не лезть и расписать все максимально просто. Тема это довольно обширна, поскольку существует как минимум 2 больших класса антенн используемых для связи на си-би. Их можно классифицировать как по целям использования, так и по эффективности. Как говорят старшие товарищи, лучший усилитель, это антенна. Именно от качества антенны, во многом зависит дальность устойчивой радиосвязи.

Штыревые антенны
Стационарные антенны бывают нескольких видов. Самый распространенный и привычный, это антенны типа Ground Plane (GP), или, как ее называют в народе, ГПшка.
Антенны этого типа подразделяются на несколько классов по эффективности и размерам.

Самая эффективная – 5/8 длины волны. Общая длина, примерно, 6.5 метров. Для согласования, в основании применяется удлиняющая катушка (электрически удлиняет штырь до 3/4 длины волны), она же является согласующим элементом, плюс противовесы.

Антенну этого типа довольно просто достать на рынках и в магазинах. Их очень любят таксистские конторы, поскольку наряду с хорошей эффективностью, такая антенна обладает (собственно, как и все штыри) круговой диаграммой направленности, что позволяет принимать и передавать во всех направлениях сразу. Если вам необходима хорошая связь с малыми затратами, то такая антенна, это ваш выбор.

На рынке представлено несколько фирм производящих антенны такого типа. Основные, это Sirio и Alan. Из антенн, которые можно рекомендовать выделяются:

1. Sirio 2008, Sirio 2016, Sirio 827. Это мощные, тяжелые, надежные и эффективные антенны.
2. Sirio GPЕ 5/8, и Midland, Alan Energy 5/8. Обе повторяют друг друга. Разница не значительна. Это легкие и эффективные антенны. Менее надежны, чем их тяжелые собратья. Но зато они могут быть установлены на тонкие и легкие мачты.
3. President Black Pirate. Легкая и прочная антенна из пластика. Сам не видел, но говорят, работает хорошо.

Цены на такие антенны находятся в диапазоне от 2000р. за легкую антенну от Sirio и до 8000р. за антенну от Президента.

Следующая, по эффективности, после 5/8, это антенна 1/2 длины волны, половинка, и она имеет длину, примерно 5 метров. Антенна способна работать без противовесов. Также согласовывается при помощи автотрансформаторной системы.

Для повышения эффективности, желательно располагать такую антенну, не менее чем в 5 метрах над проводящей поверхностью, землей. В целом, эффективность немного ниже чем у 5/8, но в реальных условиях эксплуатации, разницу заметить довольно сложно. Цена на 1/2 немного ниже чем на 5/8.

Из тех антенн, что продаются на нашем рынке внимания заслуживают: Sirio GPS 27 1/2 легкая антенна. Конструктивно повторяет Sirio GPЕ 5/8 за исключением количества витков в катушке согласования и отсутствия противовесов. ALAN Energy 1/2, по сути полный клон Sirio GPS 27 1/2, конструктивные различия есть, но они не значительные.

Самая простая из GP антенн, это 1/4 длины волны. Состоит из штыря длиной 2,7 метра и противовесов аналогичной, или чуть большей длины расходящихся вниз под углом 135 градусов.

Противовесов может быть несколько, от 3 штук и более. Дополнительно согласовывать правильно сконструированную и собранную антенну нет необходимости. Однако, грозозащиты, которую обеспечивает автотрансформаторная система согласования 1/2 и 5/8 антенн, здесь нет. И для заземления такой конструкции можно применять четвертьволновой короткозамкнутый кабельный шлейф. Это, также, защитит аппаратуру от статики. Некоторые изготавливают четвертушку из старых лыжных палок. Вариант от Sirio называется GPA 27-45.

Самый простой вариант базовой антенны, это диполь. Является упрощенным вариантом 1/4 и представляет собой два штыря длиной, примерно, 2,7м и расположенных под углом 180 градусов, по отношению друг к другу.

Эффективность диполя несколько ниже 1/4, из-за волнового сопротивления в 75 Ом и геометрического расположения элементов антенны в пространстве, что не позволяет сформировать хорошую диаграмму направленности. Для лучшего согласования диполя с линией передачи, применяется гамма-согласование. Диполи для Си-Би диапазона делает фирма Sirio. Модель называется SD 27 Dipole.

Направленные антенны
Здесь можно выделить два заслуживающих внимания типа. Это антенны типа Уда-Яги и антенны типа двойной квадрат. Разновидностей этих антенн несколько, причем, в каждом типе встречаются разные подтипы, различающиеся по способу размещения элементов в пространстве и способам запитки активных элементов.Классическая антенна типа Уда-Яги представляет собой активный элемент (диполь запитанный раздельно или через систему гамма-, п- согласования) и один или два, и более пассивных элементов, один из которых будет чуть больше вибратора, рефлектор, от него волна будет отражаться и один элемент чуть меньше вибратора, он будет усиливать излученную волну. Как правило, при построении многоэлементных антенн этого типа используется схема – рефлектор, вибратор, директор 1, директор 2, и так далее… Что позволяет существенно повысить усиление, как на прием, так и на передачу.

Вторая классическая антенна, это двойной квадрат. В зарубежной литературе называемый Cubical Quad, поскольку формой напоминает кубик. Антенна состоит из двух квадратов расположенных на одной оси. Усиление антенны двойной квадрат, сопоставимо с усилением антенны Уда-Яги в 3 элемента. Квадрат менее шумный на прием. Его можно изготовить из более легких материалов. Но пространства он занимает гораздо больше. Квадраты могут быть и многоэлементные. При построении соблюдается тоже правило, что и для антенн Уда-Яги, периметр рефлектора чуть больше вибратора, периметр директора чуть меньше вибратора.
Ставить такие антенны необходимо на хорошую мачту с поворотным устройством, для того, чтобы антенну можно было вращать вокруг своей оси.

Существуют также и гибриды этих двух типов антенн. Вибратор как у Яги, а рефлектор как у Квадрата.

Или вертикальные антенны с переключаемой диаграммой направленности. И многие другие экзотические варианты штыревых и рамочных антенн, но все они, по сути являются частными случаями перечисленных выше антенн.

Обзор базовой антенны Sirio GPE 27 5/8 )

Если вам нужна хорошая легкая в настройке и установке базовая штыревая антенна на си-би, то дальше информация для Вас. Это легкая артиллерия си-би диапазона. Антенна была привезена мной, по заказу одного знакомого, которому понадобилась легкая антенна для установки в частном секторе и работы по прохождениям. Надо сказать, что опыт работы с подобными антеннами у меня был и раньше, но я его не зафиксировал и не описывал, постараюсь восполнить этот пробел.

Антенна поставляется в плотном пластиковом пакете.

Сверху пакет завернут и степлером прикреплена маркировочная этикетка.

Сбоку пакета идет фирменная маркировочная полоса с логотипами Sirio. В сложенном состоянии, вместе с пакетом длина антенны составляет 143см.

Внутри находится сама антенна, прозрачный кожух катушки согласования, противовесы, крепеж, уплотнители, кронштейн крепления на мачту, наклейки на разных языках предупреждающие о том, что антенну нельзя ставить вблизи проводов и инструкция.

Антенна выполнена из алюминиевого сплава. Она довольно легкая и представляет собой телескопическую конструкцию из 5  колен, примерно, по метру каждое.

Колена сочленяются между  собой при помощи саморезов, для этого в них просверлены сквозные отверстия, чтобы саморезы можно было закрутить.

Саморезы имеют свойство выворачиваться от раскачивания антенны, поэтому их лучше дополнительно зафиксировать, намотав поверх саморезов изоленту в несколько слоев. Или решив вопрос радикально, просверлив полотно антенны навылет и заменив саморезы на винты с контргайками.

Верхнее колено выполняет функцию настройки антенны. Оно довольно тонкое и имеет сверху резиновый колпачок. Вместе с антенной поставляется таблица настройки. Иными словами, на сколько нужно выдвинуть верхнее колено, для настройки на конкретную частоту.

Верхняя секция крепится одним зажимным винтом под шестигранник, и тоже имеет свойство его расшатывать проваливаясь внутрь антенны. Для предотвращения этого, после установки нужной длины, намотайте на место стыка верхнего и нижнего колена немного изоленты, что предотвратит возможность проваливания верхнего колена внутрь.

Внизу находится катушка согласования.

Она имеет 14+13 витков медного лакированного провода и закрывается сверху пластиковым прозрачным кожухом. Кожух устанавливается через резиновые уплотнители.

Герметичность такой конструкции вопросов не вызывает.

Питается антенна через обычный UHF разъем (SO-239).

Противовесы имеют длину 132,5см, диаметр 7,5мм.

Крепятся к монтажной скобе при помощи шайбы удерживаемой 3 винтами.

На каждый противовес необходимо надеть черный защитный колпачок, они идут в комплекте.

Верхняя часть антенны удерживается в монтажной скобе при помощи черной пластиковой втулки.

Так выглядит нижняя часть антенны в собранном состоянии.

Монтажная скоба крепится к мачте двумя хомутами.

Как я уже говорил выше, это хорошая и легкая антенна для си-би диапазона, и если вы не собираетесь в нее подавать больше 300 ватт, то стоит обратить внимание именно на GPE 27 5/8. Легкая антенна хорошо подойдет там, где отсутствует возможность поставить серьезную, крепкую мачту, которая может выдержать, например, Sirio 2016. Антенна, довольно, прочная и гибкая, способна выдерживать средние, по силе, ураганы (гнется, но не ломается). Очень проста в сборке, установке и настройке. После регулировки по таблице настройки, дополнительная корректировка, как правило, не требуется.

Антенна имеет круговую диаграмму направленности прижатую к горизонту. Заявленное производителем усиление составляет 3,35dBi. Ширина полосы около 1,5МГц. Вес, около 2,5 кг.

У антенны есть младшая сестра, Sirio GPS. По сути, тоже самое, только отсутствуют противовесы, в связи с чем, диаграмма направленности будет меньше прижата к горизонту, как следствие, немного ниже усиление, около 2,15dBi против 3,35dBi Sirio GPЕ. Стоит она, соответственно, дешевле.

Антенна быстрого развертывания на Си-Би (27.200)

Авторство конструктива антенны принадлежит RX3AKT. По сути, представяет собой полуволновой вибратор запитанный с конца и согласованный кабельным шлейфом. По эффективности не сильно уступает заводским аналогам от того же Sirio, а в изготовлении гораздо проще и компактнее. Антенна задумывалась как походный вариант, поскольку очень легкая и компактная, но вполне может применяться и стационарно.

Итак, для изготовления понадобится 7 метров кабеля RG-58 (полотно антенны + согласующая часть), некий кусок кабеля RG-58 произвольной длины, для соединения антенны с рацией, разъем PL-259 или SO-239, несколько сантиметров термоусадки подходящего диаметра (например 7мм и 12мм), клей момент, острый нож, паяльник с припоем и канифолью, и минут 40 свободного времени.

Антенна состоит из 3-х кусков кабеля RG-58. Кусок длиной 520см, это полотно антенны, излучающая часть. Кусок длиной 152см, это согласующая часть, представляет собой емкость, кусочек 23см, тоже относится к согласующей части и представляет собой индуктивность. Точки на рисунке, это места соединения пайкой.

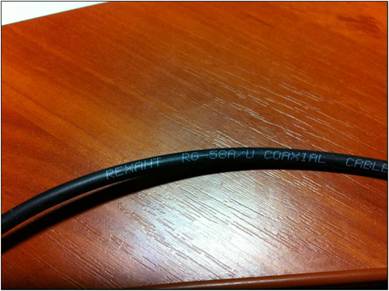

1. Берем кабель RG-58 и отрезаем кусок длиной 7 метров.

2. Зачищаем его с двух концов, примерно на 1,5см.

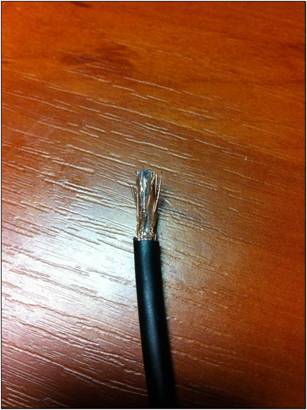

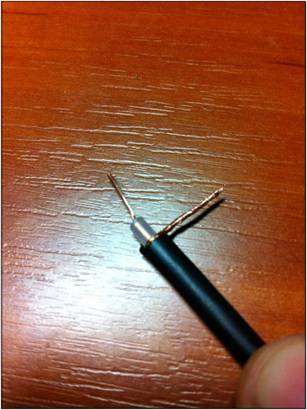

3. Скручиваем экран, счищаем фольгу (если она есть) и зачищаем центральную жилу.

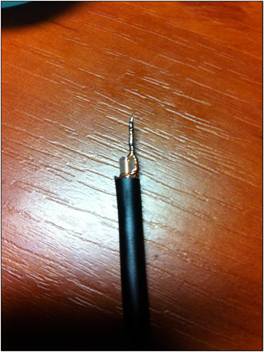

4. Припаиваем центральную жилу к экрану, предварительно скрутив их.

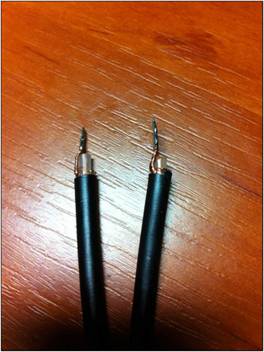

5. C другим концом кабеля поступаем также.

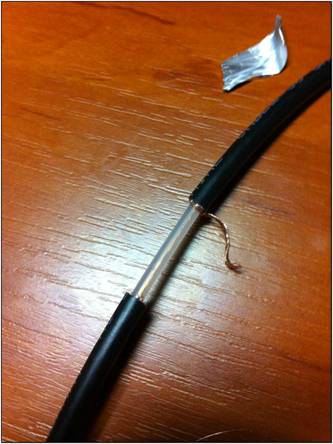

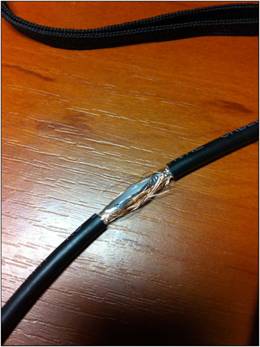

6. Далее, отмеряем от одного из концов кабеля 23см и делаем надрез оплетки кабеля, но так, чтобы не повредить экран. Отступаем от надреза еще сантиметра 2 (25см) и делаем еще один надрез. Оплетку и фольгу удаляем, а экран сдвигаем на одну сторону и разрезаем пополам. Оставляем пока в покое, к этому мы еще вернемся.

7. Отмеряем от середины участка со снятой оплеткой (24см) 152см и проводим операцию аналогичную пункту 6. После этого, отрезаем экран от короткой части так, чтобы на длинной части экран выступал за пределы оплетки минимально.

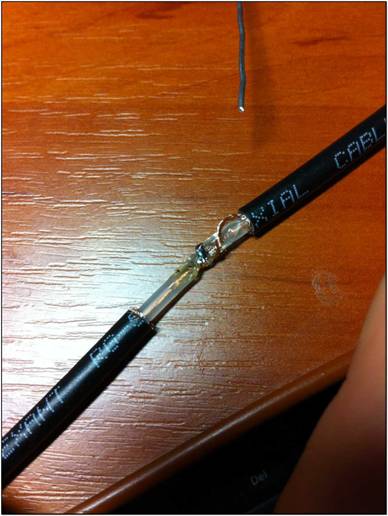

8. Острым ножом снимем половину полиэтилена защищающего центральную жилу, так чтобы не повредить ее и целиком не разрезать полотно пополам. Облуживаем центральную жилу и экран и припаиваем их друг к другу.

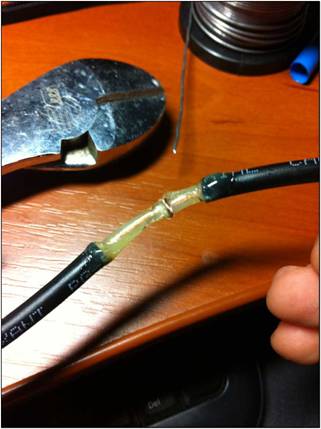

9. После остывания места пайки и затвердевания полиэтилена, нужно загерметизировать соединение. Для этого используем клей Момент. Обильно намазываем его, особенно на место пайки и обрезанные концы оплетки. Без фанатизма.

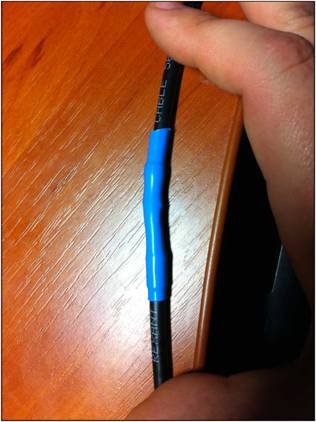

10. Сверху одеваем термоусадку диаметром 7мм и усаживаем ее (лучше всего термофеном). Сверху, можно наложить еще один слой термоусадки, так сказать для прочности, большей длины. После остывания и засыхания клея получается вполне прочное и герметичное соединение.

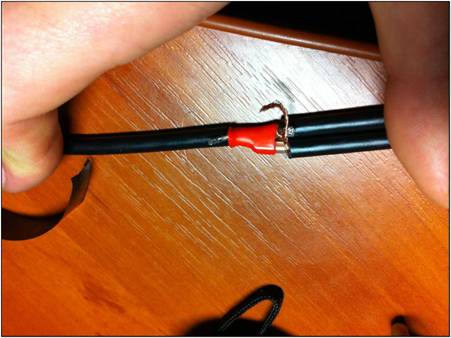

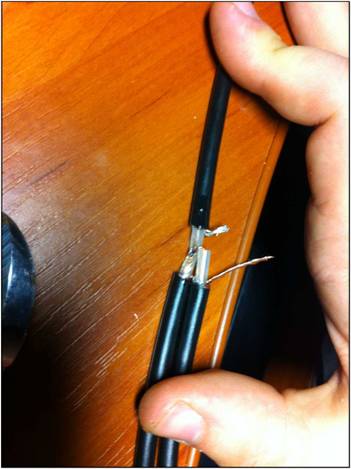

11. Возвращаемся к куску 24см. Аналогично пункту 8, снимаем слой полиэтилена до центральной жилы и подпаиваем кабель снижения. Его нужно предварительно зачистить, как в пунктах 2 и 3. Припаиваем центральную жилу кабеля снижения к центральной жиле в точке 24см.

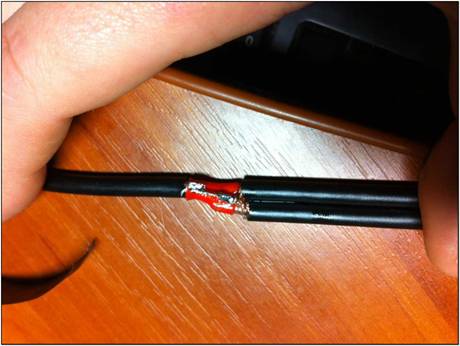

12. Сверху одеваем термоусадку диаметром 12мм, и усаживаем ее на обе центральные жилы.

13. Спаиваем экраны куска 23см, куска 152см и кабеля снижения в одной точке.

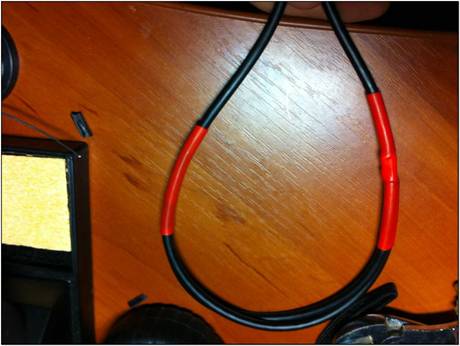

14. Место пайки обильно замазываем клеем момент и одеваем сверху термоусадку диаметром 12мм. Усаживаем. Пропускаем конец 23см вдоль кабеля снижения и тоже обмазав клеем одев термоусадку, усаживаем. Должно получится так.

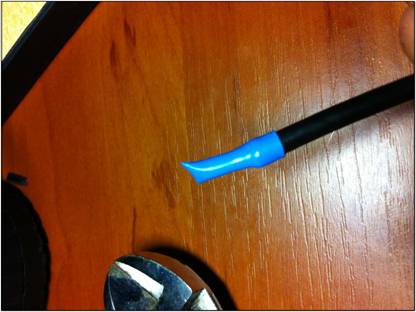

15. На конец излучающей части также обмазав моментом одеваем тремоусадку и усаживаем.

16. На конец кабеля снижения напаиваем разъем для радиостанции и… Готово.
